กระบวนการทางวิศวกรรมขั้นพื้นฐานและข้อกำหนดด้านวัสดุสำหรับการประกอบเซ็นเซอร์มาตรวัดน้ำที่เชื่อถือได้ในมาตรวิทยาความแม่นยำสูงมีอะไรบ้าง

ความสมบูรณ์ของเครื่องมือวัดสมัยใหม่ โดยเฉพาะอย่างยิ่งเครื่องมือที่ใช้สำหรับการวัดการไหลที่สำคัญ เช่น มาตรวัดน้ำและเครื่องตรวจสอบทางอุตสาหกรรม ขึ้นอยู่กับความแม่นยำและความทนทานของอุปกรณ์ภายในเป็นพื้นฐาน ชุดเซ็นเซอร์มาตรวัดน้ำ . ส่วนประกอบนี้ไม่ได้เป็นเพียงส่วนประกอบ แต่เป็นระบบที่ได้รับการออกแบบทางวิศวกรรมอย่างพิถีพิถัน โดยที่องค์ประกอบอิเล็กทรอนิกส์จะต้องถูกรวมเข้ากับตัวเครื่องที่ออกแบบมาให้ทนทานต่อสภาพแวดล้อมการทำงานที่รุนแรงและต่อเนื่อง ความท้าทายอยู่ที่การเปลี่ยนส่วนประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนให้กลายเป็นชิ้นส่วนที่แข็งแกร่งและได้รับการรับรองของระบบกลไกขนาดใหญ่

กระบวนการทางวิศวกรรมที่เกี่ยวข้องกับการเปลี่ยนแปลงครั้งนี้มีความซับซ้อน ครอบคลุมตั้งแต่วัสดุศาสตร์ การผลิตแบบไมโครแฟบริเคชั่น และการประกอบเครื่องจักรกลที่มีความแม่นยำ เป้าหมายสุดท้ายคือเพื่อให้แน่ใจว่าเซ็นเซอร์รักษาการสอบเทียบและอายุการใช้งานที่ยาวนานหลายปี โดยไม่คำนึงถึงพลศาสตร์ของไหล ความผันผวนของอุณหภูมิ หรือความเครียดเชิงกลภายนอก

ส่วนที่หนึ่ง: บทบาทของความแม่นยำในชุดเซ็นเซอร์มาตรวัดน้ำสำหรับเครื่องมือวัดการไหล

ในการใช้งานการวัดการไหล ชุดเซ็นเซอร์มาตรวัดน้ำเป็นส่วนเชื่อมต่อระหว่างของเหลวที่กำลังวัดและหน่วยประมวลผลสัญญาณอิเล็กทรอนิกส์ ส่วนประกอบนี้จะต้องทำงานได้โดยไม่กระทบต่อโปรไฟล์การไหล ทำให้เกิดการปนเปื้อน หรือการเสื่อมสภาพเมื่อเวลาผ่านไป เซนเซอร์หลักสองประเภทแสดงให้เห็นถึงลักษณะวิกฤตของการประกอบ

การประกอบทรานสดิวเซอร์อัลตราโซนิก:

เครื่องวัดอัตราการไหลแบบอัลตราโซนิกอาศัยจังหวะที่แม่นยำของคลื่นเสียงที่ส่งผ่านของเหลว การประกอบทรานสดิวเซอร์อัลตราโซนิกมีความสำคัญอย่างยิ่งต่อประสิทธิภาพการทำงาน

การรวมองค์ประกอบเพียโซอิเล็กทริก: แกนกลางของทรานสดิวเซอร์คือคริสตัลเพียโซอิเล็กทริก คริสตัลจะต้องยึดติดกับส่วนรองรับและด้านหน้าโดยใช้อีพอกซีเรซินนำไฟฟ้าชนิดพิเศษ ความหนาและความสม่ำเสมอของชั้นพันธะนี้ส่งผลโดยตรงต่อประสิทธิภาพการส่งและรับของคลื่นเสียง พันธะที่ไม่สอดคล้องกันทำให้เกิดการสูญเสียสัญญาณและการกระเจิง ส่งผลให้เกิดข้อผิดพลาดในการวัด

การปิดผนึกและการห่อหุ้ม: เนื่องจากโดยทั่วไปแล้วทรานสดิวเซอร์จะสัมผัสโดยตรงกับน้ำหรือของเหลวอื่นๆ การห่อหุ้มที่แข็งแรงจึงเป็นสิ่งจำเป็น ซึ่งเกี่ยวข้องกับการขึ้นรูปแบบกดขึ้นรูปส่วนประกอบทั้งหมดภายในโพลีเมอร์หรือสารประกอบเซรามิกที่ทนต่อสารเคมี กระบวนการปิดผนึกต้องให้แน่ใจว่าความชื้นเป็นศูนย์ ซึ่งเป็นสาเหตุหลักของความล้มเหลวทางอิเล็กทรอนิกส์ในระยะยาวในสภาพแวดล้อมที่เปียก เทคนิคการห่อหุ้มสุญญากาศมักใช้เพื่อกำจัดช่องอากาศที่อาจส่งผลต่อความสมบูรณ์ของโครงสร้างภายใต้แรงกดดัน

เลเยอร์การจับคู่เสียง: ขั้นตอนสำคัญในการประกอบเกี่ยวข้องกับการใช้ชั้นจับคู่เสียงระหว่างหน้าทรานสดิวเซอร์และของเหลว เลเยอร์นี้ปรับการถ่ายโอนพลังงานเสียงไปยังของเหลวให้เหมาะสม ความหนาของชั้นนี้ต้องถูกควบคุมให้อยู่ภายในไมโครมิเตอร์ โดยจำเป็นต้องมีเงื่อนไขการประกอบห้องสะอาดแบบอัตโนมัติ เพื่อป้องกันการปนเปื้อนของอนุภาคที่อาจเปลี่ยนแปลงคุณสมบัติทางเสียง

การประกอบคอยล์เซ็นเซอร์แม่เหล็กไฟฟ้า:

อุปกรณ์วัดการไหลของแม่เหล็กไฟฟ้าใช้เซ็นเซอร์เพื่อตรวจจับแรงดันไฟฟ้าที่เกิดขึ้นเมื่อของไหลที่เป็นสื่อกระแสไฟฟ้าผ่านสนามแม่เหล็ก ซึ่งจำเป็นต้องมีการประกอบขดลวดแม่เหล็กและอิเล็กโทรดที่มีความแม่นยำสูง

การม้วนและการวางตำแหน่ง: สนามแม่เหล็กถูกสร้างขึ้นโดยขดลวดที่พันกันอย่างแม่นยำ เกจสายไฟและจำนวนรอบจะต้องสม่ำเสมอ และต้องวางคอยล์ภายในตัวมิเตอร์อย่างสมมาตร ความไม่สมดุลใดๆ ในการวางหรือการพันของคอยล์จะทำให้เกิดสนามแม่เหล็กที่ไม่สม่ำเสมอ ส่งผลให้การอ่านค่าการไหลไม่ถูกต้อง เครื่องม้วนอัตโนมัติและระบบตรวจสอบแบบไม่สัมผัสใช้เพื่อยืนยันรูปทรงของคอยล์ก่อนการประกอบขั้นสุดท้าย

การติดตั้งอิเล็กโทรดและการตกแต่งพื้นผิว: อิเล็กโทรดการวัดจะต้องอยู่ในระนาบเดียวกับพื้นผิวด้านในของท่อไหล เพื่อป้องกันความวุ่นวายหรือการสะสมของเศษซาก โดยทั่วไปกระบวนการติดตั้งจะเกี่ยวข้องกับซีลที่มีความแข็งแรงสูง ทนต่อการกัดกร่อน และการตัดเฉือนตัวเรือนอิเล็กโทรดอย่างแม่นยำ พื้นผิวของอิเล็กโทรดจะต้องเรียบมากเพื่อป้องกันปฏิกิริยาเคมีไฟฟ้าที่อาจก่อให้เกิดสัญญาณรบกวนหรือการเบี่ยงเบน

การต่อสายดินและการป้องกัน: ส่วนประกอบจะต้องมีการป้องกันแม่เหล็กไฟฟ้าที่แข็งแกร่งเพื่อปกป้องอิเล็กโทรดการวัดที่มีความละเอียดอ่อนจากสัญญาณรบกวนทางไฟฟ้าจากภายนอก การต่อสายดินที่เหมาะสมภายในชุดประกอบเป็นสิ่งสำคัญอย่างยิ่งในการปฏิเสธสัญญาณรบกวนในโหมดทั่วไปที่อาจทำให้สัญญาณแรงดันไฟฟ้าระดับต่ำที่เกิดจากของเหลวไหลเสียหายได้

การดำเนินการตามขั้นตอนการประกอบที่มีความต้องการสูงเหล่านี้ประสบความสำเร็จได้รับการสนับสนุนจากห่วงโซ่อุตสาหกรรมที่สมบูรณ์ ตั้งแต่การออกแบบเบื้องต้นและการผลิตแม่พิมพ์ ไปจนถึงการประกอบขั้นสุดท้ายและการตรวจสอบ แนวทางที่เข้มงวดในการบูรณาการส่วนประกอบที่มีความแม่นยำคือสิ่งที่ช่วยให้ผู้ผลิตเทคโนโลยีเครื่องมือเฉพาะทาง เช่น Ningbo Water Cube Instrument Technology Company Limited สามารถส่งมอบมาตรวัดน้ำที่แม่นยำและเชื่อถือได้ออกสู่ตลาด

อะไรคือความท้าทายที่สำคัญทางวิศวกรรมและวิทยาศาสตร์วัสดุในการผลิตปริมาณสูงและการตรวจสอบที่ซับซ้อนของชุดเซ็นเซอร์เกรดเครื่องมือ

การปรับขนาดการผลิตชุดเซ็นเซอร์ความแม่นยำสูงจากต้นแบบในห้องปฏิบัติการเป็นหน่วยนับล้านในการตั้งค่าการผลิตทำให้เกิดอุปสรรคสำคัญด้านวิศวกรรมและวัสดุศาสตร์ ความท้าทายคือการรักษาความแม่นยำระดับนาโนเมตรและความเสถียรในระยะยาว ขณะเดียวกันก็ปรับต้นทุนและปริมาณงานให้เหมาะสม กระบวนการนี้ต้องการการควบคุมทุกตัวแปรอย่างพิถีพิถัน ตั้งแต่ความบริสุทธิ์ของวัตถุดิบไปจนถึงเวลาการบ่มที่แน่นอนของสารประกอบกาว

ส่วนที่สอง: ความท้าทาย การตรวจสอบ และทิศทางในอนาคต

ความยากลำบากโดยธรรมชาติของการรวมอุปกรณ์อิเล็กทรอนิกส์ที่ยืดหยุ่น ส่วนประกอบที่แข็งแกร่ง และไดนามิกของไหลให้เป็นผลิตภัณฑ์เดียวที่ทนทาน ขับเคลื่อนนวัตกรรมอย่างต่อเนื่องในการผลิตและการควบคุมคุณภาพ

ความท้าทายด้านวัสดุศาสตร์ในการประกอบ:

ทนต่อการกัดกร่อนและสารเคมี: ชุดเซนเซอร์ต้องสัมผัสกับน้ำอยู่ตลอดเวลา ซึ่งมักประกอบด้วยเกลือที่ละลายน้ำ คลอรีน และสารเคมีอื่นๆ วัสดุสัมผัสทั้งหมด รวมถึงตัวเรือนเซ็นเซอร์ อิเล็กโทรด และสารห่อหุ้ม จะต้องมีความต้านทานต่อการย่อยสลายทางเคมีและการกัดกร่อนของกัลวานิกเป็นพิเศษ การใช้วัสดุที่มีความเสถียรทางเคมี เช่น สเตนเลสเกรดพิเศษ โพลีเมอร์ PEEK หรือสารประกอบอีพอกซี ถือเป็นสิ่งสำคัญในการทำให้มีอายุการใช้งานยาวนานหลายทศวรรษ

การจับคู่ความเค้นทางความร้อนและทางกล: วัสดุที่แตกต่างกันภายในชุดประกอบจะขยายและหดตัวในอัตราที่ต่างกันเมื่ออุณหภูมิเปลี่ยนแปลง ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนที่แตกต่างกันนี้สามารถกระตุ้นให้เกิดความเครียดกับส่วนประกอบของเซ็นเซอร์ นำไปสู่ความล้มเหลวของข้อต่อ ซีลแตกร้าว หรือการเบี่ยงเบนของสัญญาณ การประกอบที่แม่นยำต้องใช้ชั้นเชื่อมต่อที่ดูดซับความเค้นหรือวัสดุที่มีคุณสมบัติทางความร้อนที่ใกล้เคียงกันเพื่อลดผลกระทบเหล่านี้ ตัวประสานจะต้องคงที่และยืดหยุ่นตลอดช่วงอุณหภูมิการทำงานที่กว้าง

การควบคุมความบริสุทธิ์และการปนเปื้อน: การมีอยู่ของอนุภาคฝุ่นขนาดเล็กหรือสารอินทรีย์ตกค้างระหว่างการติดอาจส่งผลต่อการยึดเกาะและการปิดผนึกของชุดประกอบในระยะยาว การผลิตในปริมาณมากต้องใช้ระเบียบการที่เข้มงวดของห้องคลีนรูมและขั้นตอนการทำความสะอาดอัตโนมัติ เช่น การกัดด้วยพลาสมา ก่อนดำเนินการเชื่อมติดที่สำคัญ ตัวอย่างเช่น การปนเปื้อนบนใบหน้าของเซนเซอร์อัลตราโซนิค สามารถเปลี่ยนอิมพีแดนซ์ทางเสียงได้อย่างมาก และทำให้ความแม่นยำของเซนเซอร์ลดลงอย่างถาวร

การตรวจสอบและการควบคุมคุณภาพที่ซับซ้อน:

การตรวจสอบไม่ได้เป็นเพียงการตรวจสอบขั้นสุดท้ายเท่านั้น โดยเป็นส่วนสำคัญของกระบวนการประกอบ ทำให้มั่นใจได้ว่าเซ็นเซอร์เป็นไปตามมาตรฐานมาตรวิทยาสากลที่เข้มงวดก่อนที่จะรวมเข้ากับเครื่องมือขั้นสุดท้าย

การสอบเทียบและการทดสอบการไหล: การเคลื่อนไหวของเซ็นเซอร์หรือมิเตอร์ที่ประกอบแล้วทุกชิ้นจะต้องได้รับการสอบเทียบโดยใช้มาตรฐานหลักที่ตรวจสอบย้อนกลับได้บนแท่นทดสอบการไหลที่ได้รับการรับรอง ซึ่งเกี่ยวข้องกับการรันชุดประกอบผ่านช่วงอัตราการไหลที่กำหนด และการเปรียบเทียบสัญญาณเอาท์พุตกับการวัดปริมาตรหรือมวลที่ทราบ เส้นโค้งการสอบเทียบที่สร้างขึ้นในระหว่างกระบวนการนี้จะถูกจัดเก็บอย่างถาวรและใช้งานโดยเฟิร์มแวร์ของมิเตอร์เพื่อแก้ไขข้อมูลดิบของเซ็นเซอร์

การทดสอบแรงดันและการรั่ว: ความสมบูรณ์ของโครงสร้างของการปิดผนึก ชุดเซ็นเซอร์มาตรวัดน้ำ ได้รับการตรวจสอบโดยใช้การทดสอบแรงดันไฮดรอลิกที่เกินแรงดันใช้งานสูงสุดที่ระบุ การรั่วไหลใดๆ แม้แต่ในระดับจุลภาค บ่งชี้ถึงความล้มเหลวในขั้นตอนการปิดผนึกหรือการติดกาวของชุดประกอบ การทดสอบเหล่านี้จะต้องดำเนินการภายใต้สภาวะอุณหภูมิที่ถูกควบคุมเพื่อพิจารณาผลกระทบจากการขยายตัวของวัสดุ

การทดสอบความเสถียรและการเสื่อมสภาพในระยะยาว: เพื่อคาดการณ์ความน่าเชื่อถือในระยะยาวของเซ็นเซอร์ จึงมีการดำเนินการทดสอบอายุแบบเร่ง ซึ่งเกี่ยวข้องกับการให้เซ็นเซอร์ที่ประกอบขึ้นอยู่ภายใต้การเปลี่ยนแปลงของอุณหภูมิ ความชื้น และความดันตามวัฏจักรในช่วงเวลาสั้นๆ เพื่อจำลองการทำงานหลายปี การบันทึกข้อมูลในระหว่างการทดสอบความเครียดช่วยยืนยันว่าจุดศูนย์และความไวของเซ็นเซอร์ยังคงอยู่ภายในขีดจำกัดที่ยอมรับได้ โดยให้ข้อมูลที่สำคัญเกี่ยวกับความทนทานของวัสดุในการประกอบและสารยึดเกาะ

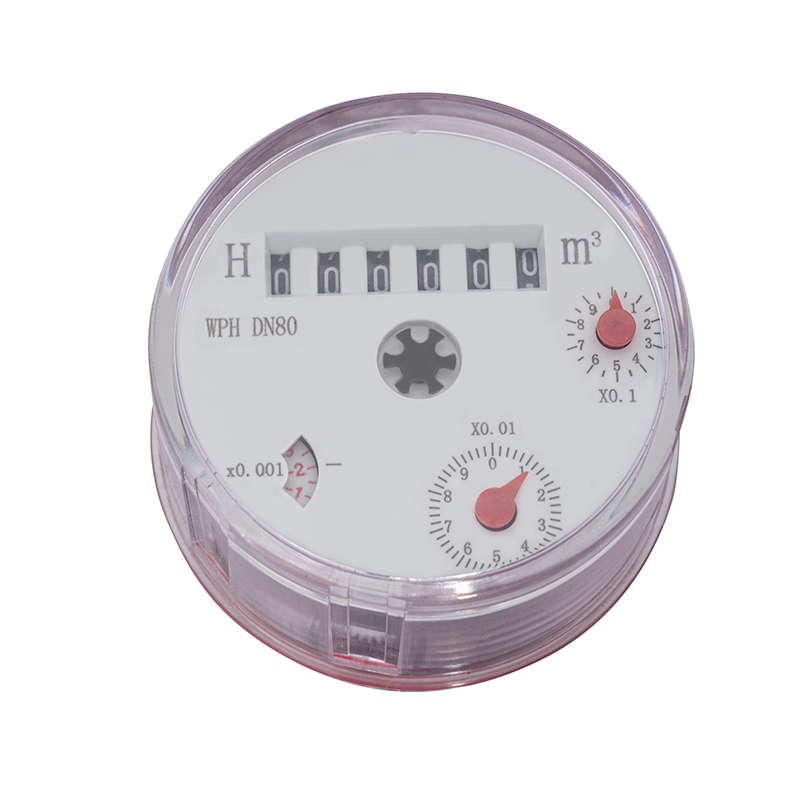

ชุดเซ็นเซอร์มาตรวัดน้ำที่ปรับให้เหมาะสมสำหรับมาตรวิทยาการไหล: แกนหลักทางวิศวกรรมแห่งความแม่นยำและความทนทาน

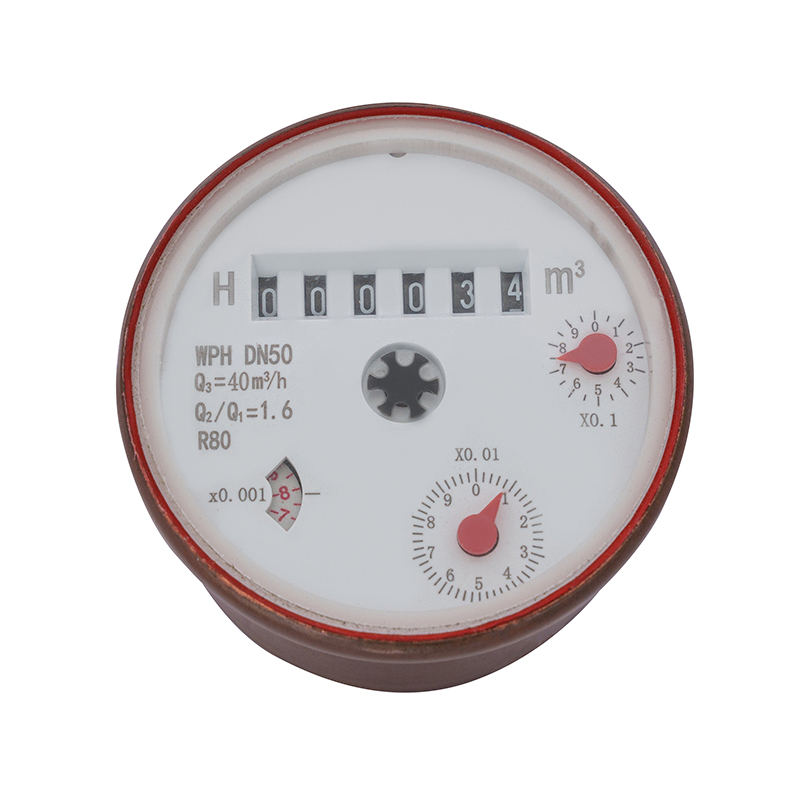

การใช้การสูบจ่ายของเหลวประสิทธิภาพสูงที่เชื่อถือได้ โดยเฉพาะอย่างยิ่งในมาตรวัดน้ำที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ ขึ้นอยู่กับความสำเร็จในการสร้างชุดเซ็นเซอร์มาตรวัดน้ำภายใน ส่วนประกอบนี้ทำหน้าที่เป็นแกนกลางทางเทคนิคของเครื่องมือ ซึ่งรับผิดชอบในการแปลงไดนามิกทางกายภาพของของไหลให้เป็นสัญญาณอิเล็กทรอนิกส์ที่แม่นยำ ดังนั้น กระบวนการผลิตสำหรับชุดเซ็นเซอร์มาตรวัดน้ำจะต้องตรวจสอบให้แน่ใจว่าองค์ประกอบอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนนั้นถูกรวมเข้าไว้ในโครงสร้างที่แข็งแกร่งทางกลไกและทางเคมี จึงรับประกันว่าการทำงานจะปราศจากปัญหานานหลายปี มีการใช้นโยบายการยอมรับเป็นศูนย์สำหรับการเบี่ยงเบนใดๆ ในกระบวนการผลิตชุดเซ็นเซอร์มาตรวัดน้ำ เนื่องจากข้อบกพร่องเล็กๆ น้อยๆ ก็สามารถนำไปสู่ความไม่ถูกต้องในการวัดหรือความล้มเหลวของระบบก่อนเวลาอันควรได้โดยตรง

แกนการผลิต—การผลิตและการบูรณาการชุดเซ็นเซอร์มาตรวัดน้ำที่มีความแม่นยำสูง

การออกแบบและการผลิตของ ชุดเซ็นเซอร์มาตรวัดน้ำ ผสมผสานวัสดุศาสตร์เข้ากับเทคนิคการผลิตที่มีความแม่นยำสูงเพื่อให้แน่ใจว่าประสิทธิภาพของอุปกรณ์ตรวจวัดขั้นสุดท้ายตรงตามข้อกำหนดที่เข้มงวด กระบวนการนี้ครอบคลุมข้อกำหนดในการบูรณาการที่สำคัญสำหรับชุดเซ็นเซอร์มาตรวัดน้ำทั้งสองประเภทหลัก: แม่เหล็กไฟฟ้าและอัลตราโซนิก

การยึดติดและการห่อหุ้มที่แม่นยำของชุดเซ็นเซอร์มาตรวัดน้ำแบบอัลตราโซนิก: หัวใจหลักของการวัดอัลตราโซนิกอยู่ที่การส่งและการรับสัญญาณอะคูสติกที่สมบูรณ์แบบ ซึ่งจำเป็นต้องใช้อีพอกซีเรซินนำไฟฟ้าที่มีความแม่นยำสูงเพื่อเชื่อมคริสตัลเพียโซอิเล็กทริก (แหล่งพลังงานสำหรับพัลส์เสียง) เข้ากับชั้นที่ตรงกัน การใช้กาวนี้จะต้องสม่ำเสมอและบางมาก ซึ่งโดยทั่วไปจะถูกควบคุมโดยระบบอัตโนมัติภายใต้สภาวะสุญญากาศ เพื่อป้องกันการเกิดความไม่ตรงกันของอิมพีแดนซ์ทางเสียง กำจัดการกระเจิงของสัญญาณ และรับประกันความไวของ ชุดเซ็นเซอร์มาตรวัดน้ำ . นอกจากนี้ สายไฟละเอียดที่เชื่อมต่อคริสตัลเข้ากับวงจรสัญญาณหลักจะต้องได้รับการยึดให้แน่นโดยใช้เทคนิคการเชื่อมแบบไมโครหรือการบัดกรีแบบพิเศษ เพื่อให้ทนทานต่อการสั่นสะเทือนอย่างต่อเนื่องและการหมุนเวียนของความร้อนโดยไม่มีการเคลื่อนตัวของความต้านทาน สุดท้ายนี้ ชิ้นส่วนอิเล็กทรอนิกส์ของชุดเซ็นเซอร์มาตรวัดน้ำทั้งหมดถูกห่อหุ้มไว้ในโพลีเมอร์เฉื่อยทางเคมีที่มีความหนาแน่นสูงเพื่อให้แน่ใจว่ามีการปิดผนึกและกำจัดช่องว่างขนาดเล็กมาก ดังนั้นจึงรับประกันความเสถียรทางไฟฟ้าและทางกลในระยะยาวของชุดเซ็นเซอร์มาตรวัดน้ำในสภาพแวดล้อมที่ชื้น

ขดลวดม้วนและการปิดผนึกอิเล็กโทรดสำหรับชุดเซ็นเซอร์มิเตอร์น้ำแม่เหล็กไฟฟ้า: สำหรับชุดเซนเซอร์มิเตอร์น้ำแบบแม่เหล็กไฟฟ้า ความแม่นยำถูกรวบรวมไว้ในการบูรณาการระบบการสร้างสนามแม่เหล็กและอิเล็กโทรดการวัด ขดลวดแม่เหล็กจะต้องพันด้วยความแม่นยำทางเรขาคณิตที่สูงมาก โดยมีความสม่ำเสมอของลวดเกจและจำนวนรอบที่แม่นยำซึ่งตรวจสอบโดยอุปกรณ์อัตโนมัติภายใต้แรงตึงอย่างต่อเนื่อง การเบี่ยงเบนใดๆ ในสนามแม่เหล็กส่งผลโดยตรงต่อความแม่นยำของชุดเซ็นเซอร์มาตรวัดน้ำ ต้องติดตั้งอิเล็กโทรดซึ่งตรวจจับแรงดันไฟฟ้าให้แนบชิดกับผนังด้านในของท่อไหล เพื่อป้องกันความวุ่นวายและการสะสมของเศษซาก การปิดผนึกจุดเจาะอิเล็กโทรดนั้นใช้ซีลเซรามิกหรือแก้วที่มีความแข็งแรงสูงและทนทานต่อสารเคมี ซึ่งมีความสำคัญอย่างยิ่งต่อการรับประกันลักษณะการป้องกันการรั่วของชุดเซ็นเซอร์มาตรวัดน้ำ ในขณะเดียวกัน จะต้องรวมแผงป้องกันสื่อกระแสไฟฟ้าและเส้นทางสายดินที่เหมาะสมเข้าด้วยกัน เพื่อจัดการกับอุปกรณ์อิเล็กทรอนิกส์การวัดที่มีความละเอียดอ่อนและ ชุดเซ็นเซอร์มาตรวัดน้ำ โครงเป็นกรงฟาราเดย์เพื่อแยกสัญญาณรบกวนแม่เหล็กไฟฟ้าจากภายนอกได้อย่างมีประสิทธิภาพ และป้องกันสัญญาณการวัดที่อ่อนแอ
